Yüksek Güçlü Fiber Optik Lazer Teknolojisi

CNC FİBER LAZER KESİM HİZMETLERİ

Q: 12 KW Fiber Lazer ile hangi malzemeler ve maksimum hangi kalınlıklarda kesilebilir?

12 KW yüksek rezonatör gücü sayesinde Siyah Sac (Karbon Çelik) 40 mm'ye kadar, Paslanmaz Çelik (Inox) 30 mm'ye kadar, Alüminyum 30 mm'ye kadar, Pirinç ve Bakır 15 mm'ye kadar ve Galvanizli Sac 6 mm'ye kadar yüksek hızda ve çapaksız olarak kesilebilmektedir.

Q: Lazer kesim yapılan parçalar doğrudan büküm hattına alınabiliyor mu?

Evet. CFS Profil bünyesinde bulunan 8200 mm Tandem CNC Abkant Pres hattımız ile Lazer Kesim hattımız %100 entegre çalışır. 8 metre uzunluğunda kesilen sac plakalar doğrudan büküm operasyonuna aktarılarak tek çatı altında eksiksiz imalat tamamlanır.

Q: Teknik çizim dosyaları hangi formatlarda kabul edilmektedir?

DWG, DXF, STEP, IGES ve PDF formatlarındaki CAD çizimleri doğrudan CAM yazılımlarımıza aktarılmakta, açınım ve yerleşim hesaplamaları mühendislik ekibimizce yapılarak kesim simülasyonu başlatılmaktadır.

Q: Azot (N2) ve Oksijen (O2) kesim arasındaki fark nedir?

Azot kesim paslanmaz ve alüminyum gibi metallerde kesim kenarlarının oksitlenmeden parlak, temiz ve doğrudan kaynağa/boyaya hazır çıkmasını sağlar. Oksijen kesim ise kalın karbon çeliklerinde yüksek kesme hızları ve pürüzsüz yüzey kalitesi elde etmek için tercih edilir.

2500 x 8050 mm Geniş Kesim Tablası ve 12 KW Ultra Yüksek Güç ile 8 metreye kadar tek parça saclarda sıfır çapak, minimum fire ve mikron seviyesinde kesim hassasiyeti.

2500 x 8050 mm Kesim Alanı

12 KW (12.000W) Fiber Güç

0.5 mm - 40 mm Kalınlık

8200 mm Tandem Abkant Entegre

2500 x 8050 mm

Geniş Format Tabla

8 metreye kadar tek parça sac plakaları ek ve kaynak gerektirmeden tek seferde, firesiz ve kesintisiz işleme imkânı.

12 KW Rezonatör

Ultra Yüksek Güç

Kalın plakalarda (40 mm'ye kadar) dikey, pürüzsüz ve çapaksız kesim kenarları ile maksimum üretim hızı ve verimlilik.

±0.03 mm

Mikron Hassasiyet

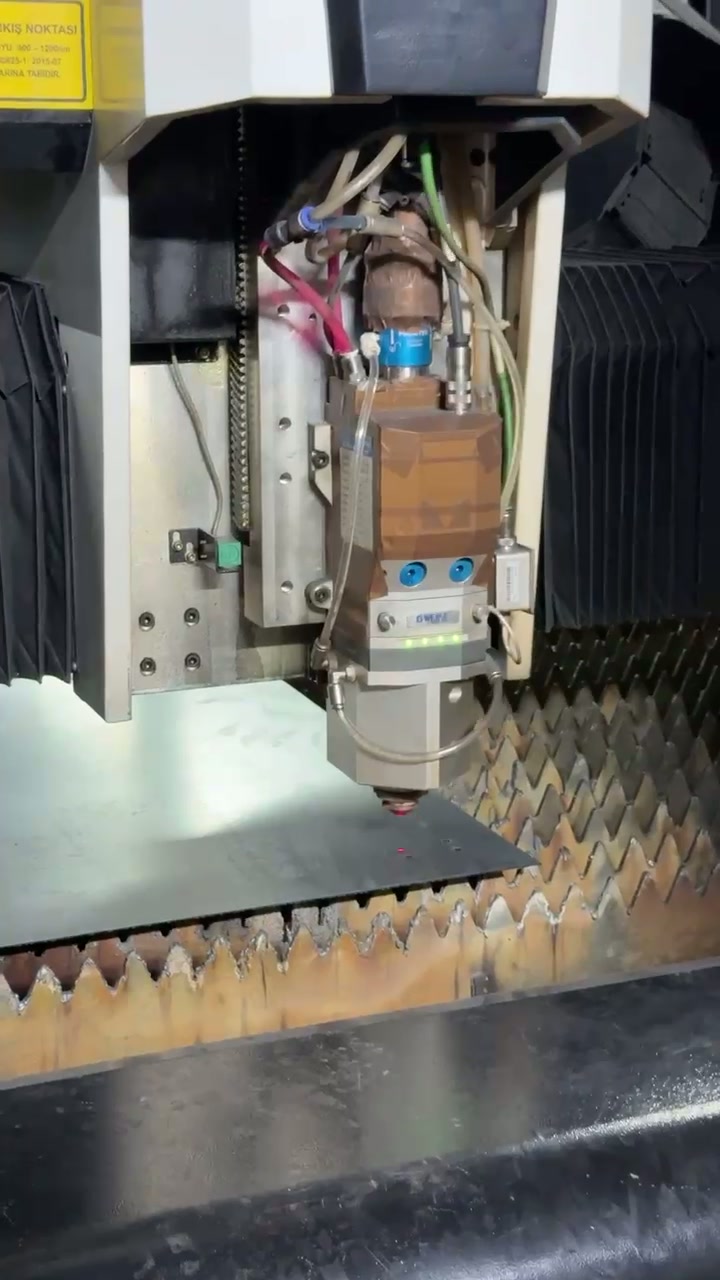

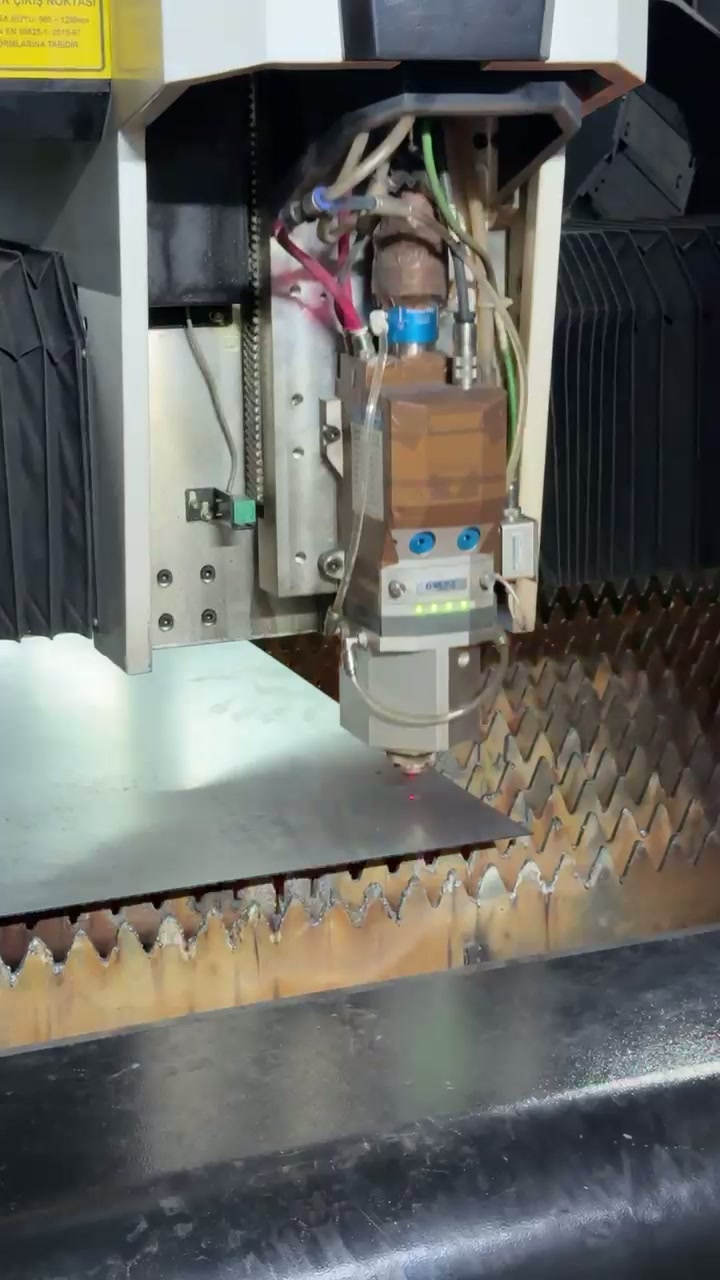

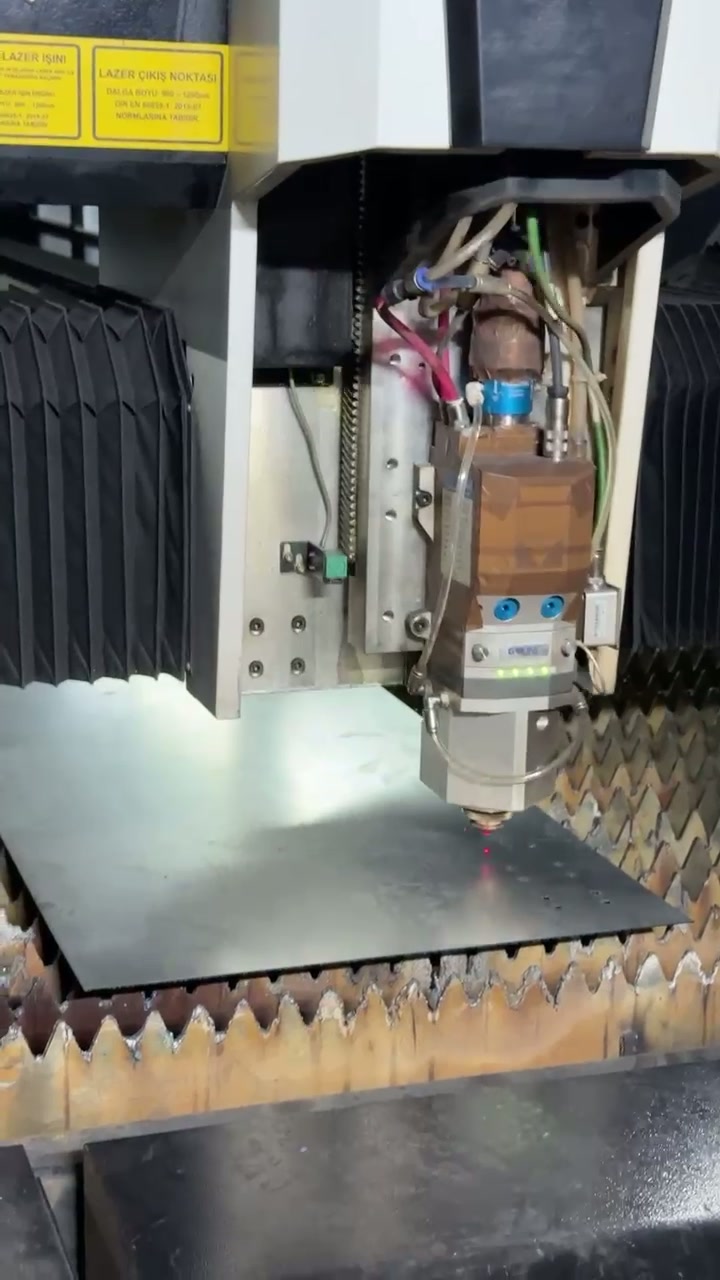

Otomatik odaklama (Auto-Focus) kesme kafası ve dinamik yükseklik sensörleri ile karmaşık geometrilerde sıfır tolerans.

Entegre Üretim

Lazer + Tandem Abkant

8 metre kesilen sacların doğrudan 8200 mm Tandem Abkant Pres hattında bükülmesini sağlayan entegre imalat zinciri.

Üretim Hattı İncelemesi

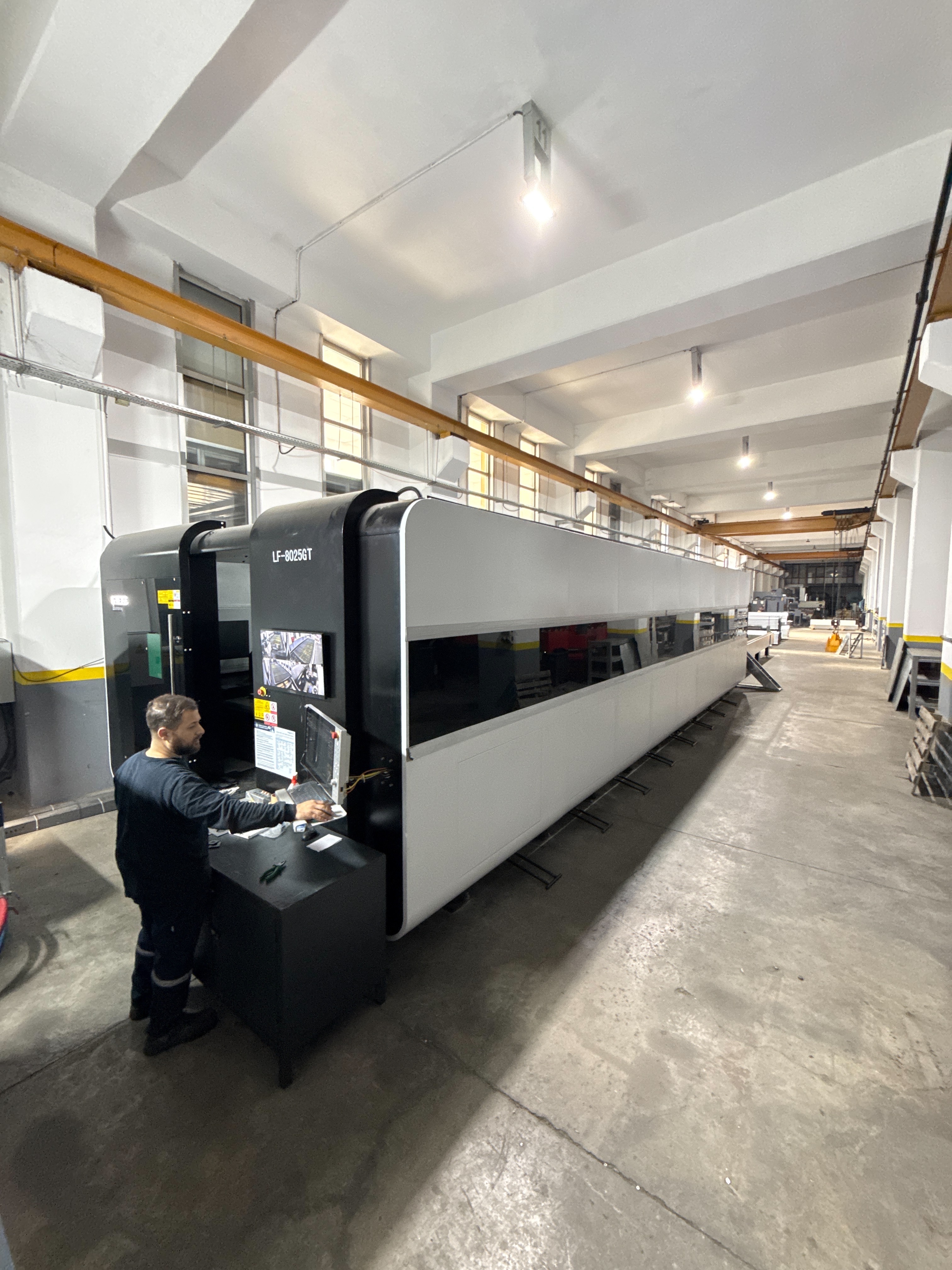

CFS Profil 2500x8050 mm 12 KW Lazer Teknolojisi

CFS Profil makine parkuruna dahil edilen 12 KW CNC Fiber Lazer Kesim merkezi, yüksek yoğunluklu lazer ışını ile metal sacları milisaniyeler içinde eritip buharlaştırarak mükemmel kesim kenarları üretir.

2.5 x 8.05 metrelik devasa kesim alanı; otomotiv şasi traversleri, dorse yan kapakları, vinç gövde parçaları, çelik konstrüksiyon bağlantı plakaları ve mimari cephe kasetlerinin tek seferde yekpare üretilmesine olanak tanır.

Sıfır Çapak & Oksitsiz Yüzey: Azot (N2) gazı desteğiyle doğrudan kaynağa ve elektrostatik boyaya hazır kesim yüzeyi.
Akıllı Nesting ile Minimum Fire: Gelişmiş yerleşim yazılımları sayesinde plaka sacdan maksimum parça verimi.
Dar Isı Tesir Bölgesi (HAZ): Sac yüzeyinde minimum ısı transferi ile bükülme ve çarpılma riski olmadan hassas ebatlama.
Hızlı Teslimat & Seri Üretim: 12 KW gücün sağladığı ultra yüksek kesim hızları ile zamanında teslim güvencesi.

ENDÜSTRİYEL METAL KESİM ÇÖZÜMLERİ

CNC Fiber Lazer Kesim Yeteneklerimiz

Geniş malzeme spektrumu, yüksek kesme hızları ve kalın sac işleme kabiliyetimiz ile projelerinize mühendislik odaklı fason lazer kesim çözümleri sunuyoruz.

Geniş Format Fiber Lazerin Önemi

Geleneksel 1500x3000 mm veya 2000x4000 mm lazer tablalarının yetersiz kaldığı büyük ebatlı endüstriyel parçalarda 2500x8050 mm kesim alanı devrim niteliğindedir. Parçaların kaynakla birbirine eklenmesi yerine tek parçadan çıkarılması; yapısal dayanımı artırır, işçilik maliyetlerini düşürür ve estetik görünüm kazandırır.

CFS Profil olarak kesilen parçaları doğrudan 8200 mm Tandem CNC Abkant büküm parkurumuza aktarabilmemiz, müşterilerimize tedarik zincirinde tek noktadan anahtar teslim (One-Stop-Shop) parça imalatı avantajı sağlar.

Kesilebilen Malzemeler ve Kalınlıklar

12.000 Watt fiber lazer rezonatörümüz ile geniş bir hammadde yelpazesinde pürüzsüz ve çapaksız kesim yapmaktayız:

Siyah Sac / Karbon Çelik (0.5 mm - 40 mm) Paslanmaz Çelik Inox (0.5 mm - 30 mm) Alüminyum & Alaşımları (0.5 mm - 30 mm) Pirinç & Bakır (0.5 mm - 15 mm) Galvanizli Sac (0.5 mm - 6 mm) Hardox / Aşınma Plakaları (0.5 mm - 30 mm)

Teknik Parametre	Kapasite & Değer	Desteklenen Malzeme	Avantaj & Açıklama
Çalışma Alanı (Tabla Ebadı)	2500 mm x 8050 mm	Tüm Sac Plakalar	8 metreye kadar yekpare, eksiz kesim ve büyük ebatlı nesting
Lazer Çıkış Gücü	12 KW (12.000 Watt)	Fiber Rezonatör	Kalın saclarda yüksek kesim hızı ve dik kenar kalitesi
Siyah Sac / Karbon Çelik	0.5 mm - 40 mm	St37, St44, St52, S235, S355	Oksijen ve Yüksek Basınçlı Hava/Azot kesim seçenekleri
Paslanmaz Çelik (Inox)	0.5 mm - 30 mm	304, 316, 430 Kalite	Azot gazı ile kararmasız, parlak ve oksitsiz temiz kesim
Alüminyum & Alaşımları	0.5 mm - 30 mm	1050, 5754, 6082	Yansıma korumalı fiber optik kafa ile pürüzsüz form
Pozisyonlama Hassasiyeti	±0.03 mm	Tüm Eksenler	Dinamik servo motorlar ve mikron hassasiyetinde lineer kızaklar

CNC Lazer Kesim Sektörel Uygulama Alanları

Ağır Sanayi & Makine İmalatı

Makine gövde ve şasileri, vinç bomları, kalın flanşlar, dişli plakaları, taban kaideleri ve hassas bağlantı parçaları.

Otomotiv, Treyler & Dorse

8 metre tek parça şasi boyuna elemanları, yan kapaklar, kilit ve menteşe plakaları, süspansiyon braketleri.

Çelik Yapı & Mimari Cephe

Geniş cephe kaplama kasetleri, perfore desenli paneller, çatı aşık düğüm levhaları ve bayrak direği kaideleri.

ÜRETİM VE UYGULAMA ÖRNEKLERİ

CNC Lazer Kesim Galerisi

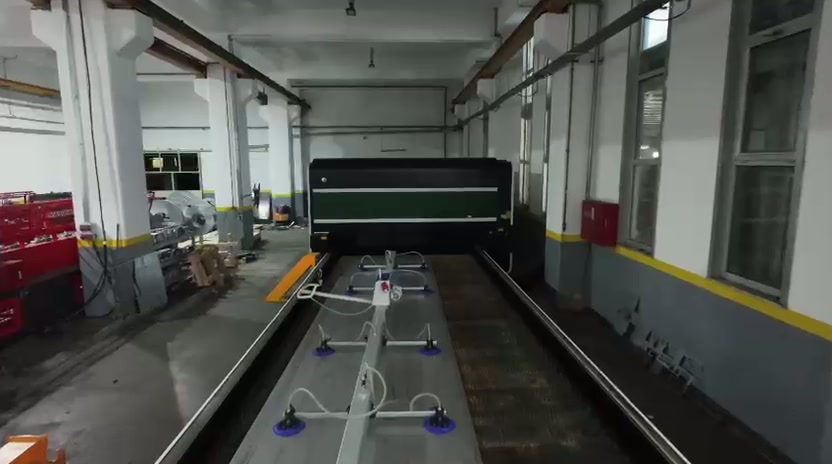

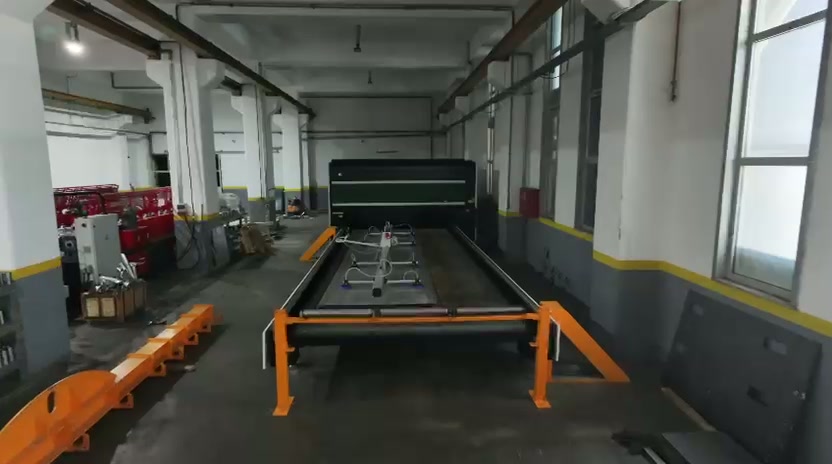

12 KW 2500x8050 mm CNC Fiber Lazer kesim hattımızdan ve hassas operasyonlarımızdan kareler (Büyütmek için fotoğraflara tıklayınız).

MERAK EDİLENLER

Sıkça Sorulan Sorular (SSS)

CNC Fiber Lazer Kesim teknolojisi, kapasitelerimiz ve fason kesim hizmetlerimiz hakkında sıkça sorulan sorular.

2500 x 8050 mm büyük ebat lazer kesim hangi avantajları sağlar?

2500x8050 mm geniş kesim tablası, 8 metreye kadar yekpare uzun boy sacların ve büyük ebatlı levhaların tek seferde kesilmesini sağlar. Ek yeri, kaynak ve birleştirme ihtiyacını ortadan kaldırırken parça yerleşiminde (nesting) maksimum verim sağlayarak fire oranını minimuma indirir. Özellikle treyler şasileri, vinç bomları ve geniş cephe panelleri için vazgeçilmez bir çözümdür.

12 KW Fiber Lazer ile hangi malzemeler ve maksimum hangi kalınlıklarda kesilebilir?

12 KW yüksek rezonatör gücü sayesinde Siyah Sac (Karbon Çelik) 40 mm'ye kadar, Paslanmaz Çelik (Inox) 30 mm'ye kadar, Alüminyum 30 mm'ye kadar, Pirinç ve Bakır 15 mm'ye kadar ve Galvanizli Sac 6 mm'ye kadar yüksek hızda ve çapaksız olarak kesilebilmektedir.

Lazer kesim yapılan parçalar doğrudan büküm hattına alınabiliyor mu?

Evet. CFS Profil bünyesinde bulunan 8200 mm Tandem CNC Abkant Pres hattımız ile Lazer Kesim hattımız %100 entegre çalışır. 8 metre uzunluğunda kesilen sac plakalar doğrudan büküm operasyonuna aktarılarak tek çatı altında eksiksiz imalat tamamlanır. Bu sayede nakliye ve ara stoklama maliyetleri ortadan kalkar.

Teknik çizim dosyaları hangi formatlarda kabul edilmektedir?

DWG, DXF, STEP, IGES ve PDF formatlarındaki CAD çizimleri doğrudan CAM yazılımlarımıza aktarılmaktadır. Açınım ve yerleşim hesaplamaları mühendislik ekibimizce yapılarak kesim simülasyonu başlatılır ve en ekonomik parça yerleşimi (nesting) uygulanır.

Azot (N2) ve Oksijen (O2) kesim arasındaki fark nedir?

Azot (N2) kesim; paslanmaz ve alüminyum gibi metallerde kesim kenarlarının oksitlenmeden parlak, temiz ve doğrudan kaynağa/boyaya hazır çıkmasını sağlar. Oksijen (O2) kesim ise kalın karbon çeliklerinde yüksek kesme hızları ve pürüzsüz yüzey kalitesi elde etmek için tercih edilir.
