Tandem CNC Abkant büküm nedir ve avantajları nelerdir?

Tandem abkant büküm, iki ayrı CNC abkant pres makinesinin elektronik ve hidrolik olarak senkronize çalıştırılmasıyla tek seferde 8200 mm (8.2 metre) uzunluğa kadar kesintisiz ve tek parça sac bükümü yapılmasını sağlayan ileri teknolojidir. Kaynak, ek ve montaj maliyetlerini ortadan kaldırarak maksimum rijitlik ve estetik sağlar.

CFS Profil Abkant Pres hattında maksimum büküm boyu ve tonaj kapasitesi nedir?

CFS Profil tesislerinde toplam 8200 mm (4100 mm + 4100 mm tandem) büküm boyu kapasitesi ve 240 Ton büküm gücü bulunmaktadır. Ayrıca makineler bağımsız olarak iki ayrı 4100 mm hat olarak da çalışabilmektedir.

500 mm boğaz derinliği imalata nasıl bir avantaj sağlar?

500 mm boğaz derinliği (throat depth), geniş flanşlı parçaların, derin kutu profillerin, geniş kanalların ve karmaşık geometriye sahip özel bükümlerin makine gövdesine çarpmadan rahatça formlandırılmasını mümkün kılar.

Hangi sac türleri ve kalınlıklarında büküm yapılabilmektedir?

DKP sac, siyah sac, galvanizli sac, paslanmaz çelik (inox), alüminyum ve yüksek mukavemetli yapı çelikleri (St52, Hardox vb.) hassas CNC açı kontrolleriyle bükülebilmektedir.

CNC Metal Şekillendirme Teknolojisi

CNC ABKANT PRES BÜKÜM & KESİM

Q: Roll form üretimi ile Abkant büküm arasındaki fark nedir, hangisini seçmeliyiz?

CFS Profil olarak yüksek metrajlı standart profillerde Roll-Form teknolojisini tercih ederken; düşük/orta metrajlı siparişlerde, kalıp maliyetinin ekonomik olmadığı durumlarda ve Roll-Form hatlarının en kesit sınırlarını aşan özel sac bükümlerinde CNC Abkant büküm yöntemini tercih etmekteyiz.

8200 mm Tandem Büküm Kapasitesi, 240 Ton Büküm Gücü ve 500 mm Boğaz Derinliği ile endüstriyel sac şekillendirmede sıfır tolerans ve üstün hassasiyet.

8200 mm Tandem (4100 + 4100)

240 Ton Büküm Gücü

500 mm Boğaz Derinliği

Çok Eksenli CNC Senkronizasyon

8200 mm

Tandem Kapasite

4100 mm + 4100 mm çift makine senkronizasyonu ile 8.2 metreye kadar yekpare, eksiz ve hatasız uzun boy büküm kabiliyeti.

240 Ton

Büküm Gücü

Yüksek tonaj hidrolik güç ünitesi ile kalın saclarda, yüksek mukavemetli çeliklerde stabil ve milimetrik formlandırma gücü.

500 mm

Boğaz Derinliği

500 mm geniş boğaz derinliği sayesinde derin kutu bükümleri, geniş flanşlar ve karmaşık profillerde sürtünmesiz çalışma alanı.

CNC 2D/3D

Akıllı Kontrol

Otomatik bombeleme (crowning) telafisi, hassas açı kontrolü ve CAD/CAM entegrasyonu ile kusursuz tekrarlanabilirlik.

Üretim Hattı İncelemesi

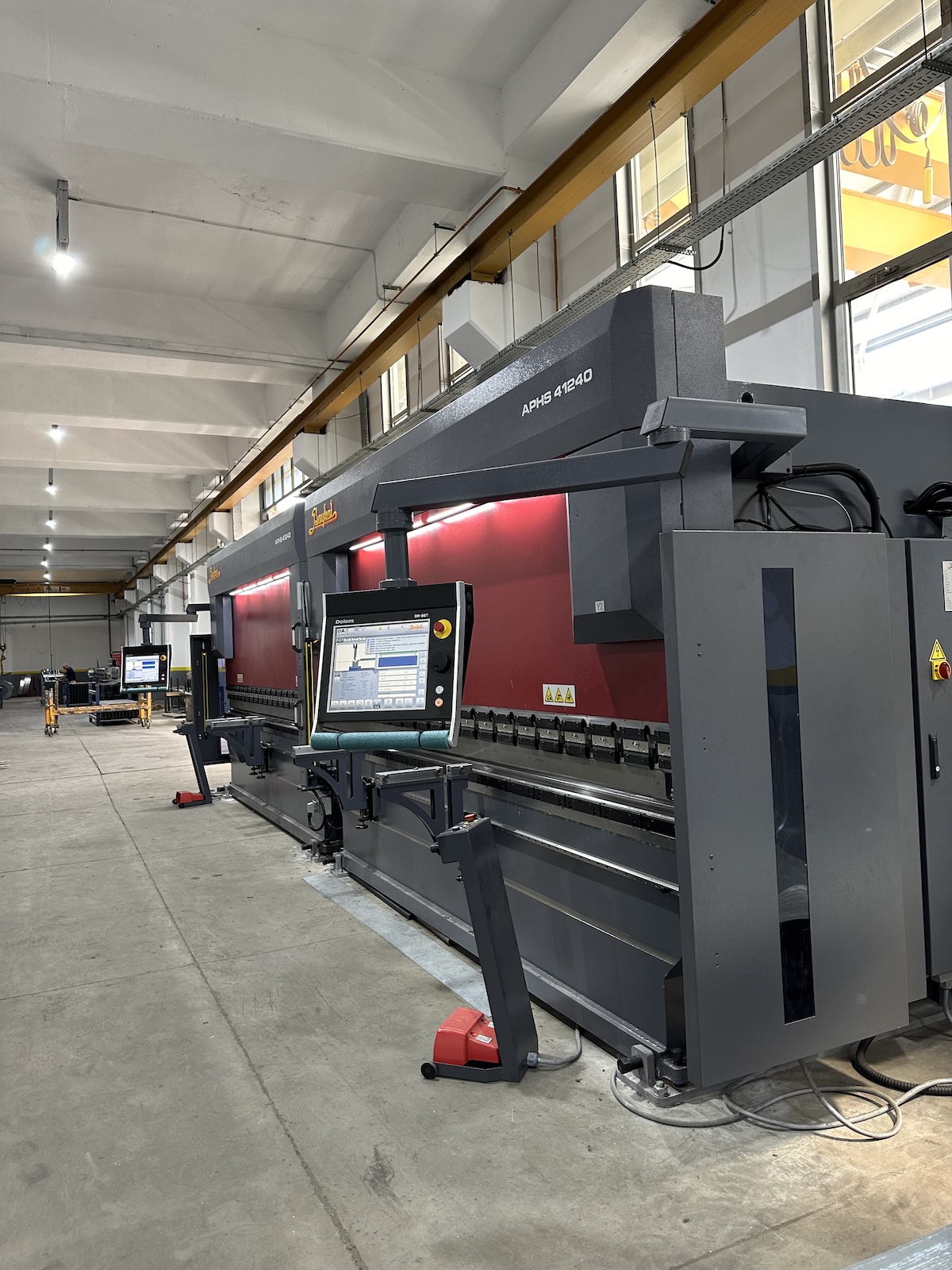

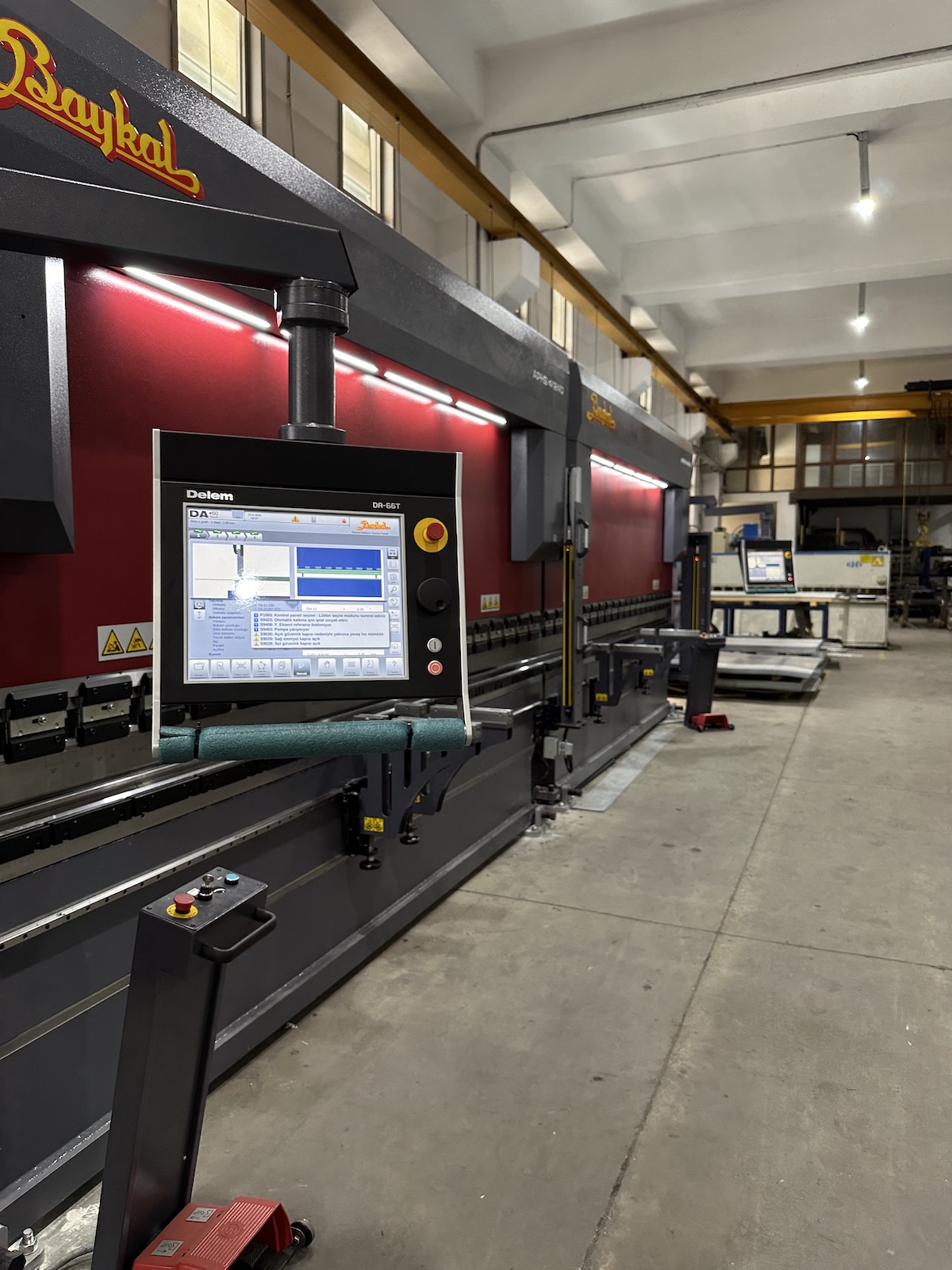

CFS Profil 8200 mm Tandem Abkant Teknolojisi

CFS Profil makine parkurunda yer alan Tandem CNC Abkant Pres, iki bağımsız presin optik cetveller ve gelişmiş CNC kontrol üniteleri ile mikron seviyesinde senkronize edilmesi prensibiyle çalışır.

Bu ileri teknoloji sayesinde otomotiv şasileri, aydınlatma direkleri, çelik konstrüksiyon aşıkları, cephe kaplama kasetleri ve özel mühendislik profilleri tek parça halinde sıfır ek ile üretilir.

Eksiz Yekpare İmalat: 8.2 metreye kadar kaynak ve birleştirme gerektirmeyen kusursuz büküm.
Dinamik Bombeleme (Crowning) Telafisi: Parça boyunca eşit açı ve homojen büküm dağılımı.
Esnek Çift Hat Kapasitesi: Gerektiğinde 2 adet bağımsız 4100 mm istasyon olarak eşzamanlı çalışma.
Düşük & Orta Seri Maliyet Avantajı: Yüksek kalıp yatırımı gerektirmeksizin hızlı prototipleme ve özel imalat.

YÜKSEK HASSASİYETLİ METAL ŞEKİLLENDİRME

CNC Abkant Pres Büküm ve Kesim Hizmetlerimiz

Endüstriyel gereksinimlere yönelik geniş ebat ve kalınlık aralıklarında yüksek doğruluklu CNC sac büküm, giyotin kesim ve özel profil imalat çözümleri.

Abkant Büküm ve CFS Profil Yaklaşımı

Gelişen endüstriyel ihtiyaçlarla birlikte kalın ve yüksek mukavemetli sacların bükülmesi milimetrik hesaplama gerektirir. Abkant büküm makineleri; CNC kontrol ünitesi, hidrolik eksenler, alt (dişi) ve üst (erkek) kalıp gruplarından oluşur. Erkek kalıp hidrolik tonaj ile sacı dişi V-kalıbına doğru basarak belirlenen derecede şekillendirir.

CFS Profil olarak yüksek adetli standart profil taleplerinde Roll-Form üretim teknolojisini devreye alırken; kalıp maliyetinin ekonomik olmadığı düşük/orta adetli taleplerde, özel kesitli geniş profil ihtiyaçlarında ve Roll-Form hatlarına sığmayan kalın kesitlerde 8200 mm Tandem CNC Abkant büküm parkurumuzu tercih etmekteyiz.

Şekillendirilebilen Malzeme Çeşitleri

Makine parkurumuz ve kalıp envanterimiz farklı mekanik özelliklere ve akma sınırlarına sahip geniş bir hammadde yelpazesini bükebilecek kapasitededir:

DKP & Siyah Sac (S235, S275, S355) Galvanizli Sac (DX51D - S350GD) Paslanmaz Çelik (304, 316, 430) Alüminyum Levhalar (1050, 5754, 6082) Yüksek Mukavemetli / Hardox Çelikler Delikli & Perfore Saclar

Teknik Parametre	Tandem Çalışma Modu	Tekil (Solo) Çalışma Modu	Avantaj & Açıklama
Maksimum Büküm Boyu	8200 mm (8.2 Metre)	4100 mm + 4100 mm	Eksiz uzun boy yapı ve cephe elemanları imalatı
Toplam Büküm Tonajı	240 Ton	120 Ton + 120 Ton	Kalın ve yüksek mukavemetli alaşımlarda rijit formlandırma
Boğaz Derinliği (Throat Depth)	500 mm	500 mm	Geniş kanatlı parçalarda ve derin kutularda serbest büküm
Kontrol Sistemi	Çok Eksenli CNC Senkron	Bağımsız 2x CNC	Açı sensörleri ve dinamik bombeleme (crowning) telafisi
Kesim Desteği	CNC Giyotin Kesim	Hassas Ebatlama	Büküm öncesi çapaksız ve açılı/düz hassas giyotin kesim

Abkant Büküm ve Kesim Sektörel Uygulama Alanları

Çelik Yapı & Konstrüksiyon

Özel çatı aşıkları, alın kaplamaları, dere olukları, kolon giydirme kasetleri, geniş açıklıklı U-C-Z takviye profilleri.

Otomotiv & Dorse / Treyler

8 metreye kadar yekpare şasi boyuna traversleri, yan kapaklar, taban sacları, tampon ve destek braketleri.

Güneş Enerjisi & Altyapı

Solar montaj konstrüksiyon ayakları, kablo kanalları, aydınlatma direkleri ve pano muhafazaları.

ÜRETİM VE UYGULAMA ÖRNEKLERİ

CNC Abkant İmalat Galerisi

Tandem CNC abkant pres makine parkurumuzdan ve hassas büküm operasyonlarımızdan kareler (Büyütmek için fotoğraflara tıklayınız).

MERAK EDİLENLER

Sıkça Sorulan Sorular (SSS)

CNC abkant pres büküm, tandem çalışma prensibi ve teknik kapasitelerimiz hakkında sıkça sorulan sorular.

Tandem CNC Abkant büküm nedir ve tek makineli bükümden farkı nedir?

Tandem abkant büküm sistemi, iki ayrı CNC abkant pres makinesinin elektronik ve hidrolik eksenlerinin birbirine senkronize edilmesiyle çalışır. Tek bir makine ile bükülemeyecek kadar uzun parçalar (8200 mm / 8.2 metreye kadar) bu sistemde tek seferde, eksiz ve yekpare olarak bükülür. Bu sayede kaynak, alın birleştirme ve montaj işçiliği maliyetleri tamamen ortadan kalkar, parçanın yapısal mukavemeti ve estetik kalitesi artar.

CFS Profil tesisinde maksimum hangi boy ve tonajda büküm yapılabilmektedir?

Tesisimizde tandem modda 8200 mm (8.2 metre) uzunluğa kadar ve 240 Ton toplam büküm gücüyle büküm yapılmaktadır. Ayrıca esnek üretim gereksinimlerinde makineler bağımsız olarak iki ayrı 4100 mm hat olarak da eşzamanlı çalıştırılabilmektedir.

500 mm boğaz derinliği imalatımıza ne tür avantajlar sağlar?

Boğaz derinliği (throat depth), makine gövde kolonları ile büküm ekseni arasındaki mesafeyi ifade eder. 500 mm derin boğaz mesafesi sayesinde geniş flanşlı parçalar, derin U/C profiller, kutu kasetler ve çoklu ters bükümlü saclar makine gövdesine çarpmadan rahatça bükülebilmektedir.

Roll-Form üretimi ile Abkant büküm arasındaki fark nedir, hangisini seçmeliyiz?

Roll-Forming yüksek metrajlı, seri ve standart kesitli profil üretiminde en ekonomik yöntemdir. Ancak kalıp maliyeti yüksek olduğundan düşük metrajlı işlerde veya Roll-Form makinesinin silindir aralıklarına sığmayan geniş en-kesitli özel geometrilerde CNC Abkant Büküm tercih edilir. CFS Profil olarak her iki üretim kabiliyetini de bünyemizde bulundurarak müşterilerimize en optimum maliyet ve hız kombinasyonunu sunuyoruz.

Özel CAD/CAM çizimleri ile fason büküm ve kesim hizmeti veriyor musunuz?

Evet. Müşterilerimizden gelen DWG, DXF, STEP veya teknik çizim dosyaları mühendislik ekibimiz tarafından incelenir, açınım hesapları ve büküm sıralaması simüle edilir. Giyotin kesim, abkant büküm ve delik operasyonları dahil fason veya hammadde dahil imalat çözümleri sunulmaktadır.
